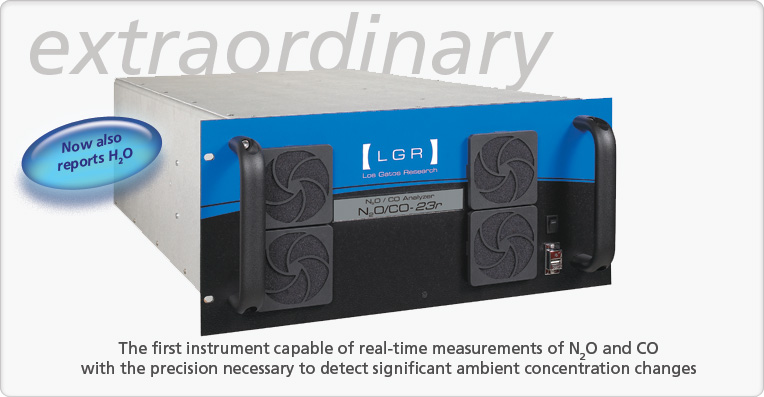

2011年，LGR發布了其新版本的氧化亞氮/一氧化碳分析儀（N2O/CO-23r），可以同時測量環境大氣中N2O, CO和H2O濃度，并記錄干濕摩爾分數，而無需樣品干燥。分析儀設計用于多種用途，包括痕量氣體監測、渦動相關通量測量、箱式法通量測量、尾氣排放測量等。分析儀尤其適合于野外測量，并已成功安裝于NASA的DC-8飛行器，用于測量對流層和平流層的大氣。N2O/CO-23r采用了自主專利的內置控溫技術，提供超高的精密度和準確度以及更小的漂移。
N2O/CO-23r采用LGR專利設計的離軸積分腔輸出光譜（OA-ICOS）技術，它消除了CRDS技術在測量期間需要連續進行光腔與激光波長匹配以改善信號強度微弱的缺點，使得分析儀不再需要進行復雜的激光準直調整、溫度控制和波長監控?？梢詫?shí)時顯示高分辨率激光吸收光譜。采用內置計算機（Linux OS）以提供數據的連續存儲和測量。具有遠程控制功能，用戶可以通過網絡(luò )在任意地點對分析儀進行操作，也可以通過遠程登錄實時共享數據，并進行儀器診斷。
特點：
1. NOAA用于大氣本底監測及渦動相關通量測量的標準指定設備
2. 實時同步測量N2O, CO和H2O濃度
3. 超高精度：1秒測量精度可達0.1 ppb
4. 10 Hz高頻測量
5. 超過環境水平20倍以上的量程，且全量程線性
6. 采用中紅外量子級聯激光器，不受其他氣體或壓力變化的影響
7. 無需液氮或水制冷
性能指標：
重復性/精度（1σ，1 Hz，環境濃度水平）
N2O：0.050 ppb
CO：0.050 ppb
H2O：10 ppm
測量速度：
0.01~10 Hz（流速響應＞1 Hz需要配置可選外置泵）
最大漂移（EP型，15分鐘平均，標準溫度壓力，24小時）
N2O：0.1 ppb
CO：0.1 ppb
H2O：50 ppm或讀數的1%，以較大者為準
測量范圍（滿足所有技術指標情況下）：
N2O：5~4000 ppb
CO：5~4000 ppb
H2O：7000~70000 ppm
可選量程：
N2O：0~10 ppm
CO：0~10 ppm
H2O：0~70000 ppm（0~100% RH）
準確度：
不確定性＜1%，無校準條件下（標準型）
不確定性＜0.03%，無校準條件下（EP型）
環境條件：
樣品溫度：-30~50 ℃
操作溫度：10~35 ℃（標準型）/ 0~45 ℃（EP型）
環境濕度：0~100% RH，無冷凝
輸出：
數字（RS 232）、模擬、以太網、USB
電力需求：
115/230 VAC，50/60 Hz，180 W（標準型）/ 300 W（EP型）
尺寸與重量：
標準型：35.6 cm（H）x 48.3 cm（W）x 76.2 cm（D），36 kg
EP型 ：48.9 cm（H）x 48.3 cm（W）x 86.4 cm（D），68 kg

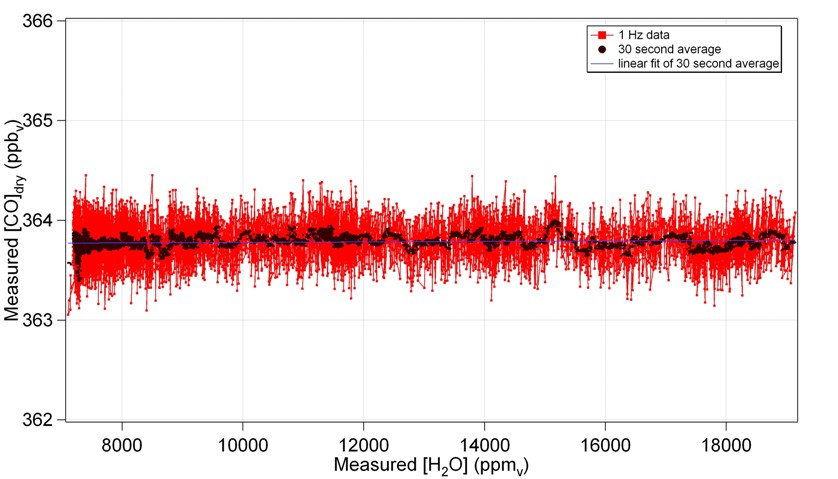

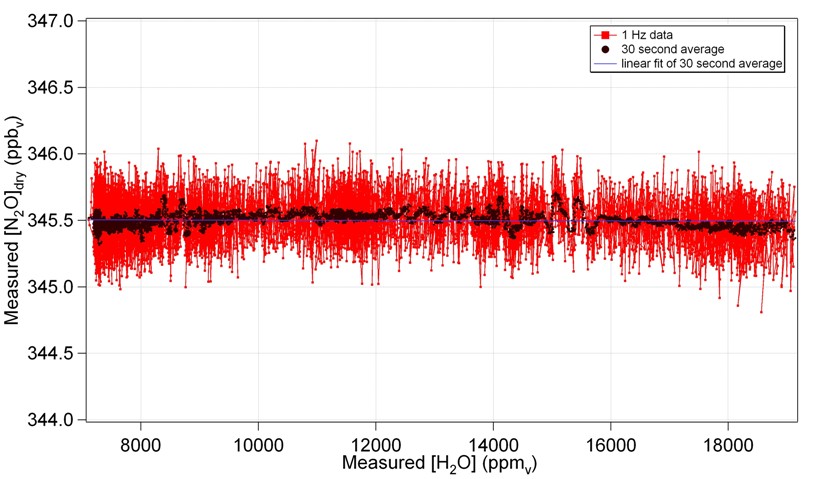

性能測試：
N2O/CO-23r實時提供了準確的N2O和CO測量功能（干值與濕值），不需要任何修正和后期分析
訂貨信息：
型號（Model）：
N2OCM-916，原916-0015（標準型）
N2OCM-913，原913-0015（EP 型 ）
N2OCD-919，原909-0025（便攜型 ）
可選件：
1. SF-3000 系列：土壤氣體通量測量系統
2. MIU：16/8 道多路器
3. MC-1000：16/8 道同步多路器
4. ACC-DP20：N920真空泵（氣體更新時間1.2 秒）
5. ACC-DP40：N940真空泵（氣體更新時間0.7 秒）
6. ACC-DS10：XDS 10 Dry Scroll 真空泵（氣體更新時間0.12 秒）
7. ACC-DS35：XDS-35i Dry Scroll 真空泵（氣體更新時間0.05 秒）
8. OPT-BATCH-INJECTION：間斷注入系統（與分析儀集成在一起），可通過手動進樣，測量氣袋內樣品
9. OPT-FAST-FLOW：高通量選項（分析儀內置集成）
制造商：
加拿大 ABB
應用文獻
"Impact of extreme precipitation and water table change on N2O fluxes in a bio-energy poplar plantation"
D. Zona, I. A. Janssens, M. S. Verlinden, L. S. Broeckx, J. Cools, B. Gioli, A. Zaldei, and R. Ceulemans
Biogeosciences Discuss, volume 8, 2057–2092, 2011
"Development of a Fast, High-Precision Analyzer for N2O and CO Measurements in Field Applications"
Robert Provençal, Yonggang He, Raymond Fellers, Thomas Owano, Doug Baer
European Geophysical Union General Assembly, May 3 - 7, 2010
"Cavity-enhanced quantum-cascade laser-based instrument for carbon monoxide measurements"
R. Provencal, M. Gupta, T. G. Owano, D. S. Baer, K. N. Ricci, A. O'Keefe, and J. R. Podolske
Applied Optics, Vol. 44, 6712-6717 (2005)
"High-Frequency Isotope Measurements in N2O by Using Mid-IR Laser Absorption Spectroscopy"
Dong, F.; Baer, D. S.
American Geophysical Union, Fall Meeting 2010, abstract #B23A-0384
|
