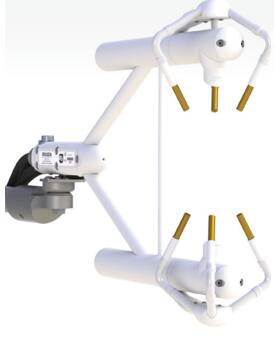

開路渦動協方差監測系統（IRGASON）

時間：2017-06-07 14:16:21 來源：Campbell 產地：美國Campbell [打印版]

專利設計^a
氣體分析儀與超聲風速計集于一體

概要：

Campbell的IRGASON集成開路紅外CO2/H2O分析儀與三維超聲風速儀為一體，專為測定渦度相關通量而設計，專利設計較單獨的傳感器更易安裝，提高測量精度。
IRGASON同步測量CO2/H2O，空氣溫度，大氣壓力，三維風速和超聲空氣溫度。

優點與特點：

◇一體式設計使流體經過傳感器時，對被測流體的空氣動力學影響降至更低。
◇ 紅外氣體分析儀和超聲風速共測同一空間，避免了兩個傳感器在異空測定時的高頻通量遺失
◇紅外氣體分析儀和超聲風速儀共用一套電子信號處理系統，更好地協調測定時間，無需校正時間延遲
◇ 低能耗，可使用太陽能供電
◇無需加熱，測量時溫度補償
◇低噪，精度高
◇最大輸出頻率60Hz, 20Hz帶寬。
◇允許窗口輕度污染

◇窗口斜角設計，避水效果好
◇堅固耐用適于野外
◇ 經過綜合實踐，CO2，H2O，大氣壓和溫度的出廠校準具有較寬范圍
◇多種診斷參數
◇與Campbell數據采集器充分兼容：現場設置，配置，零點和跨度校正均可通過直接連接數據采集器完成
◇超聲速度：由三個聲頻路徑確定，修正交叉風的影響
◇防雨：創(chuàng )新的超聲信號處理和聲頻發射接收頭吸水防雨網相結合極大地改進了降雨過程中的風速計性能

輸出：
◇ ux (m/s)
◇ uy (m/s)
◇ uz (m/s)
◇超聲溫度(℃)
◇ 環境溫度(℃)
◇ 超聲診斷
◇CO2密度(mg/m3)
◇ H2O密度(g/m3)
◇紅外氣體分析儀診斷
◇CO2信號強度
◇ H2O信號強度
◇大氣壓力(kPa)
◇ 源溫度（℃）
一般性能指標^b：

◇工作適宜溫度：-30℃~+50℃
◇標準壓力范圍：70~106 kPa
◇ 輸入電壓：10~16V 直流
◇ 供電：5W (25℃，穩定狀態和啟動)
◇測量速率：60Hz
◇ 輸出帶寬：5，10，12.5，或者20Hz；用戶自定義
◇ 輸出通訊規程：SDM, RS-485, USB，模擬（僅CO2和H2O）
◇ 輔助輸入：空氣溫度與壓力
◇ IRGASON頭和線纜重量：2.8kg(含電纜)
◇ EC100電子機箱重量：3.2kg
◇線纜長度：3m，從IRGASON到EC100
◇ 質保：3年或運行17,500小時，以先到的時間為準

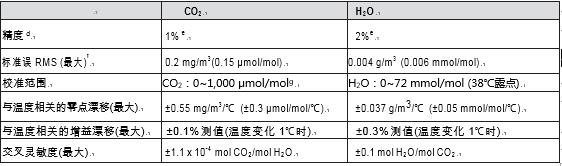

氣體分析儀的性能指標^b，c：

◇ 光路長度：15.37cm

儀器性能：

三維超聲風速儀的性能指標^b

精度^h

^{偏離誤差

ux，uy：<±8.0 cm s-1

uz：<±4.0 cm s-1

風向：±0.7°水平風1 m s-1時

增益誤差

水平風向±5°內：<±2%測值

水平風向±10°內：<±3%測值

水平風向±20°內：<±6%測值

測量精密度RMS

ux , uy：1 mm s-1

uz：0.5 mm s-1

超聲溫度：0.025℃

風向：0.6°}

^{壓力計技術參數}^b

環境溫度傳感器的技術參數^b

廠家：BetaTherm 100K6A1IA
總精度：±0.15℃(-30℃~+50℃)

a美國專利號D680455

b 如有更改，恕不另行通知。
c溫度20°C和大氣壓101.325 kPa用于質量（摩爾）密度與摩爾比之間的轉換。
d確定氣體分析儀使用合適的標準進行零點和跨度校正；CO2跨度濃度為400ppm; H2O跨度露點為12°C(16.7ppt)；零點/跨度溫度為25°C；零點/跨度氣壓為84kPa；后續測量需與跨度濃度相同或接近；溫度距離零點/跨度溫度不高于±6°C；環境溫度在紅外氣體分析儀的操作溫度范圍內。
e校準差的標準偏差。
f廣泛名義上的精密度驗證測試條件：25°C, 86kPa, 400 μmol/mol CO2，12°C露點，20Hz帶寬。
g0至3,000μmol/mol根據要求提供。
h超聲風速儀的精度參數得自風速<30 ms-1 風向 ±170°內狀態下

產地：美國Campbell公司
