l AP200系統概述
美國CSI研發的AP200系統，主要用于測量大氣中的CO2和H2O濃度的廓線，是一套全面綜合的監測垂直剖面上CO2和H2O含量變化的測量系統，測量CO2和H2O在空間分布以及傳輸規律。AP200可以測量多層CO2和H2O的濃度，常規設計以8層廓線最多，通常用戶與渦動相關系統聯合使用，進行更全面的大氣表層氣體交換測量。
l AP200系統特點
綜合全面地測量系統
耗能低，只需要13W的電源（在平均溫度25°C，12V直流電源條件下）
系統采用CR1000的數據采集器
自動進行標氣氣體校準，完成零點和span值標定
自動控制分析儀內部壓力和溫度，降低測量漂移誤差
數據采集器內部預裝測量和控制程序
l AP200技術參數
操作溫度：-30°C ~ 45°C
尺寸規格：52.1 x 44.5 x 29.7 cm(20.5 x 17.5 x 11.7 in.)
重量規格：
AP200主機: 15.9 kg (35lb)
LI-840A：1kg（2.3lb）
CR1000KD：0.3kg（0.7lb）
CFM100/NL115：0.2kg（0.4lb）
供電要求：
電壓: 10~16 Vdc
平均功耗：13 W（在平均溫度25°C，12V直流電源條件下）
最大功耗：45 W（冷啟動時，電流需要3.75 A）
泵參數：
抽氣速率：9L/min
壓力傳感器范圍：15到115kPa
加熱器：8W，2°C時自動開啟/關閉
加熱時間：~50min,從-30°C~2°C
進氣裝置：
尺寸：31*125*19厘米（12*5*7.5英寸）
重量：1.4千克（3.1磅）
混合體積：750毫升
l AP200系統配置
標準組件：
28547AP200 系統組件（含防護箱、CR1000、供電系統、進氣控制系統）
27693可加熱的進氣裝配組件（可選4層、6層或者8層廓線）
可選組件：
LI-840A分析儀
NL115以太網接口存儲適配器
CFM100存儲卡適配器
CR1000KD可操作鍵盤顯示器
機箱支架（用于三角塔、三角架等）
常用組件：
15702 進氣管路
9922 20AWG電源線
CFMC1G 1G存儲卡
107-L溫度傳感器
41303-5A防輻射罩
支架附件：
UT10、UT20、UT30—10、20、30英尺安裝塔
CM110、CM115、CM120-10、15、20英尺不銹鋼三角架
CM106-7到10英尺鍍鋅三角架
l 其他說明：
該系統可以結合LGR的FGGA（CH4、CO2和H2O高精度激光分析儀）進行更高精度的大氣廓線分析。

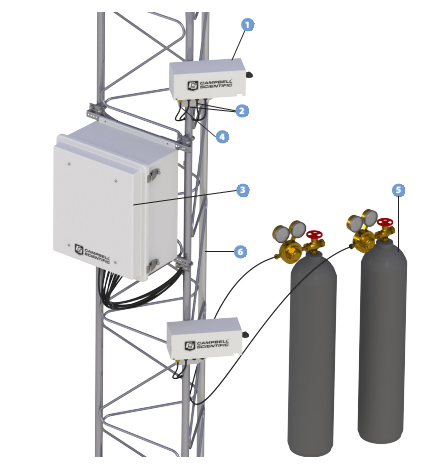

1.可加熱的取樣管
2.電纜
3.AP200系統組件及機箱
4.管路
5.標氣罐及調節器
6.塔架
|
